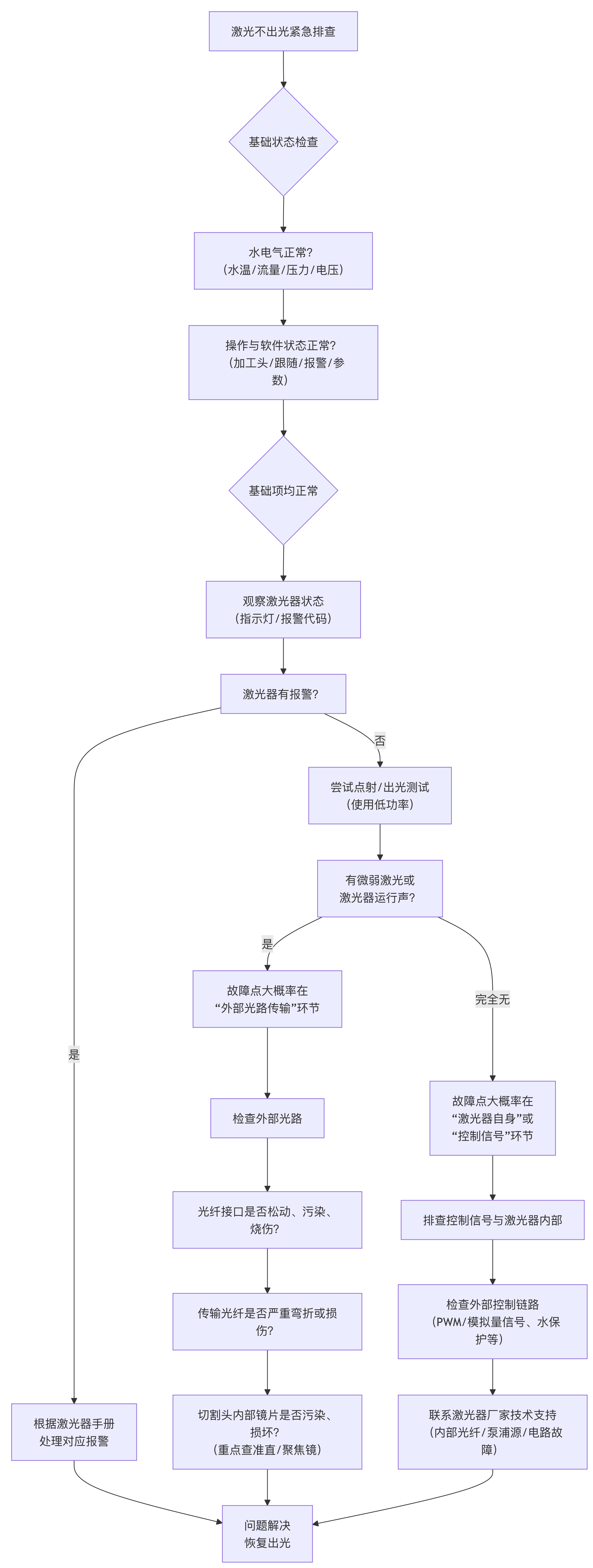

光纖激光切割機不出光，需要系統、安全、高效地排查。請嚴格遵守安全規范，務必在設備完全斷電并確認電容已放電后進行操作，特別是檢查光路部件時，必須佩戴好對應的激光防護眼鏡。以下梳理的光纖激光切割機激光不出光緊急排查流程圖，可以按照此流程逐步篩查：
各環節詳細說明與操作建議
一、 基礎狀態檢查（最容易忽視，但最常見）
1. 水冷系統：檢查冷卻水水溫是否在設定范圍（通常20-25℃），水流量和壓力是否正常。水保護開關觸發會導致激光器無法上電。
2. 氣體與氣壓：切割輔助氣體（如氧氣、氮氣）壓力是否達到設備要求的最低值？部分設備有低壓保護。
3. 電力供應：檢查激光器、主柜的供電電壓是否穩定，空開是否跳閘。
4. 設備總狀態：
· 急停按鈕是否被按下？
· 前/后保護門是否關好且感應開關正常？
· 加工頭高度是否在浮動上限以上或發生碰撞？
二、 操作與軟件設置檢查
1. 軟件報警：查看數控系統上有無紅色報警信息，并根據提示處理。
2. 激光控制信號：
· 檢查“激光使能”（Laser Enable）信號是否已發送。
· 檢查“出光控制”（PWM/模擬量）信號是否有輸出?？梢試L試使用控制軟件的“點射”或“試燈”功能（通常在低功率下進行）。
3. 加工參數：
· 當前使用的切割功率是否誤設為0？
· 切割模式是否正確？
三、 激光器本體診斷（核心）
1. 觀察激光器狀態燈與顯示屏：所有品牌的激光器都有狀態指示（RUN, ALM, OK等）或顯示屏。記錄任何報警代碼，這是最快定位問題的方法。
2. 聽聲音：在嘗試點射時，貼近激光器聽是否有繼電器吸合的聲音或泵浦驅動的聲音。如果有聲音但無光，問題可能出在內部或外部光路。
3. 使用紅光指示器（如果配備）：啟動紅光，觀察紅光是否能從切割頭正常射出。如果紅光也沒有，問題很可能在激光器內部或光纖傳導路徑前端。
四、 外部光路傳輸檢查（重點排查區）
警告：此部分操作必須確保激光器完全斷電！
1. QBH/QCS 光纖接頭：
· 檢查連接：確認連接至激光器和切割頭的光纖接頭是否插緊。
· 檢查端面：小心拔下接頭（避免污染），使用專用的光纖端面顯微鏡檢查是否有污染、劃傷、燒痕。端面污染是導致無光或功率下降的最常見原因之一。
2. 傳輸光纖：檢查整段光纖是否有嚴重的彎折（彎曲半徑小于最小允許值，通常>15cm）、壓痕或外傷。
3. 切割頭內部：
· 準直鏡：檢查是否污染或損壞。
· 聚焦鏡：檢查是否污染、損壞或鏡片溫度過高。
· 保護鏡：檢查是否破裂或嚴重污染。更換保護鏡嘗試。
· 光纖帽：如果切割頭可拆卸，檢查連接切割頭的“光纖帽”端面是否清潔。
五、 控制信號與硬件檢查
1. 線路檢查：檢查從數控系統到激光器的控制線纜（特別是出光控制信號線）是否松動、破損。
2. 水保護、門保護等聯鎖信號：使用萬用表檢查這些安全聯鎖回路是否正常導通。
3. 激光電源模塊：如有專業知識和條件，可檢查激光器內部電源模塊的指示燈狀態。
緊急處理優先級建議
1. 第一梯隊（立即檢查）：水、電、氣狀態，軟件報警，操作模式。
2. 第二梯隊（快速診斷）：激光器報警代碼，嘗試低功率點射，聽聲音，看紅光。
3. 第三梯隊（專業檢查）：光纖接頭端面，切割頭鏡片。此步驟需要專業工具和潔凈環境。
4. 最終步驟：如果以上都無法解決，立即聯系設備制造商或激光器供應商的技術支持。并提供你已排查的步驟和激光器的報警代碼，能極大提高遠程支持的效率。
安全再次提醒：激光能量極高，切勿在設備運行時直視光路或用手觸摸光纖端面。非專業人員請勿拆卸激光器核心部件。
